Il y a à peine un mois, Gigabyte a dévoilé ses cartes mères B450 AORUS Pro et B450 AORUS M de marque AORUS, basées sur le chipset AMD B450 pour les processeurs AMD 2nd Gen Ryzen. Les utilisateurs qui souhaitent opter pour le processeur 2e génération Ryzen peuvent désormais opter pour une option plus économique, au lieu de rester coincés avec un X470 haut de gamme doté de fonctionnalités dont ils n’ont pas vraiment besoin.

Pour cet examen, nous allons examiner de plus près la première carte mère de chipset B450 de notre laboratoire, le Gigabyte B450 AORUS M. Certaines des notations remarquables de la carte mère incluent le support des processeurs AMD 1er et 2e Gen Ryzen, comme ainsi que l’APU Ryzen avec les graphiques Vega, la mémoire DDR4 prend en charge jusqu’à 3 200 MHz et, bien sûr, ne empêche pas les utilisateurs finaux d’overclocker à la fois le processeur et la mémoire sur une carte mère de milieu de gamme.

En commençant par l’emballage, vous trouverez l’aigle AORUS habituel à l’avant de la boîte, qui correspond en quelque sorte à l’identité et à la marque actuelles de la gamme de jeux de Gigabyte après diverses tentatives, parmi lesquelles l’ancienne marque “G1 Gaming”.

Cela dit, vous trouverez également d’autres informations, telles que le chipset de la carte mère, les caractéristiques propriétaires de la carte mère et la garantie habituelle de 3 ans de Gigabyte.

Au dos de la boîte, vous trouverez les spécifications de base de la carte mère, les caractéristiques soulignées de la carte mère, telles que la conception PWM hybride compatible CPU AMD 2e génération Ryzen, prise en charge de la fusion RVB, gestion de la bande passante, protection thermique pour SSD NVMe, etc.

Les accessoires fournis sont vraiment très basiques. Vous trouverez un manuel d’utilisation, un badge / autocollant de boîtier AORUS, des câbles SATA III et le cache d’E / S arrière – et… c’est à peu près tout.

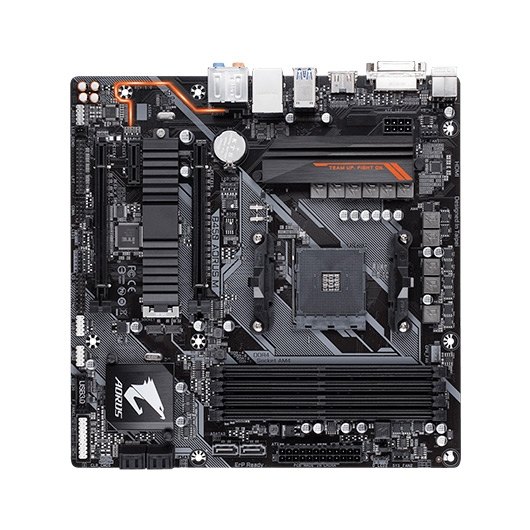

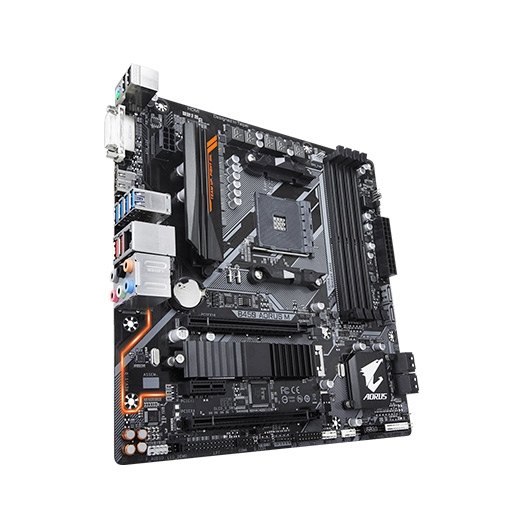

Comme le suggère le nom M dans son nom, la B450 AORUS M est une carte mère de facteur de forme mATX à l’esthétique très minimale. Bien qu’il semble y avoir une conception à 8 + 3 phases – ne vous laissez pas berner par le nombre d’étouffements, un examen plus attentif révèle que la conception du VRM est en réalité une phase à 4 + 3 au lieu de 8 + 3 phases. Cela explique à peu près pourquoi Gigabyte l’a commercialisé sous le nom de «Conception PWM hybride compatible avec le processeur AMD 2e génération Ryzen».

Il n’ya pratiquement aucun élément d’éclairage RVB disponible sur le B450 AORUS M, à l’exception du tracé des voyants situés à proximité de la prise audio, ce qui est idéal pour les utilisateurs qui n’ont pas vraiment besoin de RVB pour leur système.

Bien qu’il s’agisse d’une carte mère de milieu de gamme, vous trouverez toujours la prise d’alimentation pour processeur à 8 broches et 12V destinée à garantir une alimentation suffisante du processeur pour de meilleures performances, notamment en matière d’overclocking.

Voici quelque chose que, selon nous, la plupart d’entre vous aurait déjà remarqué: pourquoi cette partie est-elle exposée? Bien que vous obteniez un dissipateur thermique à l’autre extrémité, nous pensons que cette section est laissée nue probablement à cause du peu d’espace disponible pour monter un dissipateur thermique qui fonctionne normalement – une mauvaise idée, sérieusement.

Bien que ce ne soit pas comme si les MOSFET s’enflammeraient sans radiateur, mais il fait plus chaud que ceux qui ont un radiateur, ce qui est plutôt inquiétant. Au cours de notre test, la température enregistrée au ralenti est d’environ 41 ° C en moyenne, soit environ 3 ° C de plus que celle avec dissipateur thermique.

Avec 4 emplacements DIMM au total, cette carte prend en charge la mémoire DDR4 à double canal jusqu’à 64 Go et 3 200 MHz via overclock ou DOCP. Alors qu’AMD prétendait avoir un meilleur support de mémoire DDR4 pour son nouveau jeu de puces, il est toujours préférable de rechercher un kit de mémoire DDR4 compatible avec le système AMD Ryzen.

Semblable à la plupart des cartes mères les plus couramment vues de nos jours, vous trouverez les en-têtes pour l’IO du panneau avant et les commutateurs dans la partie inférieure droite de la carte mère. Ce n’est pas une surprise pour nous de voir toujours des têtes USB 2.0 sur la carte, mais la plupart des châssis d’ordinateurs ne sont plus équipés de ports USB 2.0 frontaux pour les entrées / sorties.

En ce qui concerne le stockage, vous aurez un emplacement M.2 pour votre SSD haute vitesse NVMe, 2 ports SATA III et 4 ports SATA III pour davantage de disques SATA, au cas où vous auriez besoin de davantage de stockage.

Gigabyte B450 AORUS M Évaluation de la performance de la carte mère 1

Situé entre les broches du panneau avant et le port 4 x SATA III, vous trouverez la DEL de débogage et la broche CMOS transparente à des fins de dépannage. Vous ne pouvez pas identifier avec précision le type d’erreur auquel vous êtes confronté avec seulement quatre voyants, mais vous aurez au moins une idée de base du composant à l’origine de l’erreur de publication.

Passant aux emplacements d’extension, vous disposerez de 2 emplacements PCIe X16 (l’un x16 et l’autre x4) et d’un emplacement PCIe X1.La configuration multi-GPU Crossfire est possible sur le B450 AORUS M, mais elle est limitée. sur les cartes graphiques AMD Radeon uniquement. Si vous êtes plutôt un gars d’équipe verte, vous devrez opter pour le modèle de jeu de puces X470 haut de gamme pour cette configuration multi-GPU SLI.

En dehors de cela, vous trouverez ces condensateurs audio fabriqués au Japon, le codec Realtek ALC892, ainsi que l’isolation avec une légère trace de chemin de LED RGB pour la section audio de la carte mère. En ce qui concerne la protection thermique, il s’agit essentiellement d’un dissipateur thermique pour SSD haute vitesse NVMe, qui permet de mieux dissiper la chaleur et de minimiser les risques de limitation thermique.

Pour les E / S arrière, vous aurez un total de 8 ports USB – 2 x USB 2.0, 2 x USB 3.1 Gen1 et 2 x USB 3.1 Gen 2, sorties DVI-D et HDMI pour Ryzen avec graphisme Vega, port Ethernet RJ45 Gigabit et les prises audio.

Bien que chaque marque ait son propre design d’UEFI, vous pourrez toujours accéder au reste des fonctions après avoir parcouru le menu pendant un certain temps. Maintenant, nous ne sommes pas vraiment fans du design actuel de l’UEFI de Gigabyte, mais c’est juste quelque chose de personnel.

Gigaoctet B450 AORUS M (14)Gigaoctet B450 AORUS M (15)
Outre les fonctions habituelles que vous trouverez sur la plupart des UEFI, voici quelques extras qui pourraient s’avérer utiles pour les utilisateurs qui souhaitent régler la vitesse du ventilateur pour chaque en-tête de ventilateur à 4 broches de la carte mère ou les paramètres d’éclairage de base RVB pour la carte mère. .

Configuration du système de test
Pour notre test, nous utilisons 3 processeurs différents (processeur Intel, processeur AMD, processeur APD AMD) afin de déterminer son impact sur les performances de jeu avec une vitesse de mémoire différente – fréquence de base de 2133 MHz contre une fréquence testée de 3200 MHz.

Overclocking
Contrairement à Intel, AMD vous permet d’overclocker à la fois votre processeur et la mémoire de leurs cartes mères de milieu de gamme. Cependant, les options disponibles pour les ajustements seront certainement inférieures à celles des cartes mères X470 haut de gamme.

Contrairement à la plupart des cartes mères que nous avons utilisées par le passé, Gigabyte a en quelque sorte séparé les paramètres de fréquence, de tension et de minutage de la mémoire en différentes catégories. Bien que le travail soit toujours fait, ceci est légèrement gênant pour ceux qui sont habitués à la mise en page d’un autre UEFI de la carte mère couramment utilisé.

Gigabyte B450 AORUS M AMD Ryzen 7 Overclock 2700X

En matière d’overclocking du processeur, nous avons réussi à overclocker l’AMD Ryzen 2700X à 4,2 GHz avec un minimum d’effort. Pour une raison quelconque, il est plutôt difficile d’acheter une fréquence de 4,3 GHz et avec les options limitées dont vous disposez, la 4.2GHz sera probablement celle que vous pourrez choisir. Maintenant, les chiffres peuvent sembler être corrects à ce stade. Si vous deviez mesurer la température des VRM, nous regarderions une moyenne de 60 ° C sur cette partie exposée. Donc, vous pourriez ne pas vouloir aller trop haut avec la fréquence du processeur, juste au cas où.

Overclock de la mémoire AMD Ryzen R7 2700X Patriot Viper RVB DDR4Overclock de la mémoire AMD Ryzen R5 2400G RGB DDR4 Patriot Viper
Pour ce qui est de l’overclocking de la mémoire, il fait définitivement mieux que le résultat obtenu avec la 1re génération AMD Ryzen. Bien que les deux génériques Ryzen soient connus pour être plutôt pointilleux en matière de mémoire, nous avons réussi à obtenir une fréquence facile de 3000 MHz sur le B450 AORUS M avec le kit DDR4 que nous n’avons pas réussi à dépasser les 2933 MHz tout en utilisant la 1ère gen Ryzen R5 1600 sur une carte mère X370.

Le kit Patriot Viper RGB DDR4 3200 MHz peut également atteindre facilement 3200 MHz via DOCP sans augmenter la tension de la mémoire DRAM. Il est possible d’aller plus haut que les 3200 MHz nominaux, car nous avons réussi à atteindre un taux stable à 3333 MHz avec le même kit de mémoire après quelques tentatives, ce qui ne nécessite pas d’ajustement à la fois du voltage et du minutage de la mémoire. Nous avons poussé notre chance pour 3466 MHz, mais nous ne parvenons à démarrer dans le système d’exploitation que pour des tâches très légères.

Jeu
Nous utilisons une GTX 1070 Ti pour nos systèmes de test Intel et AMD avec des fréquences de mémoire différentes pour voir comment elle se comporte dans les titres AAA sélectionnés, comme indiqué ci-dessous.

En vous basant sur les résultats, vous constaterez que la GTX 1070 Ti offre de meilleures performances que la B450 AORUS M dans certains jeux, et que certains produisent de meilleurs résultats avec une vitesse de mémoire supérieure. Nous pouvons donc dire en toute sécurité que vous pouvez toujours jouer sur une carte mère B450 avec un résultat assez décent si vous n’avez pas vraiment besoin de ces fonctionnalités supplémentaires sur la carte mère X470 haut de gamme.

Dernières pensées
D’après notre expérience avec le B450 AORUS M tout au long de la revue, nous dirions que ce n’est certainement pas le type de carte mère que vous voudriez utiliser si vous avez vraiment l’intention d’overclocker votre système au-dessus de la moyenne. La conception et les MOSFET exposés constituent à eux seuls une préoccupation suffisante pour vous permettre de vous concentrer sur le X470 haut de gamme. Pour ceux d’entre vous qui souhaitaient un processeur plus économique pour le processeur Ryzen, tout en vous permettant d’overclocker le processeur, le B450 AORUS M est correct si vous ne prévoyez pas de monter très haut avec les horloges.

En ce qui concerne le jeu, le B450 AORUS M convient parfaitement. Comme il y aura toujours des personnes qui n’auront pas vraiment besoin de ces fonctionnalités supplémentaires – RVB en particulier, qui affecteront le coût de la carte mère, le B450 AORUS M est l’un des choix à choisir. Nous avons comparé les performances de jeu avec un processeur et une carte mère Intel haut de gamme utilisant la même carte graphique et le même kit de mémoire DDR4 lors de notre test, et le système de test AMD n’a pas surpassé le système de test Intel à quelques occasions. Au prix de RM429, nous dirions que c’est encore un peu acceptable pour ce que le B450 AORUS M a à offrir.
