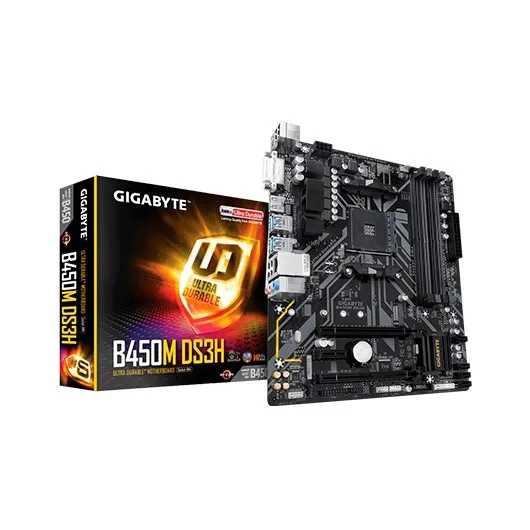

Gigabyte B450M-DS3H AMD Ryzen Socket AM4

La dernière des cartes mères de GIGABYTE au jour du lancement provient de la B450M DS3H, issue de la gamme Ultra Durable. Avec le passage ici du jeu au thème plus subtil, les choix de styles choisis ici par GIGABYTE semblent moins évidents sans LED RVB intégrées dans les dissipateurs thermiques, mais les utilisateurs qui souhaitent utiliser le RVB de couleur arc-en-ciel peuvent le faire. via un seul en-tête de bande de LED RVB.

Sans beaucoup des cloches et des sifflets des cartes mères B450 Aorus, le B450M DS3H se concentre sur la création de valeur sans sacrifier trop la qualité globale. Le choix général du contrôleur place cette carte dans la gamme inférieure des cartes AM4 disponibles, mais le codec audio Realtek ALC887 fait toujours un travail décent en fournissant de l’audio intégré. En présence d’un contrôleur Realtek GbE LAN également, le DS3H convient aux utilisateurs dont le budget est strict, mais qui ont également besoin d’un facteur de forme microATX plus petit.

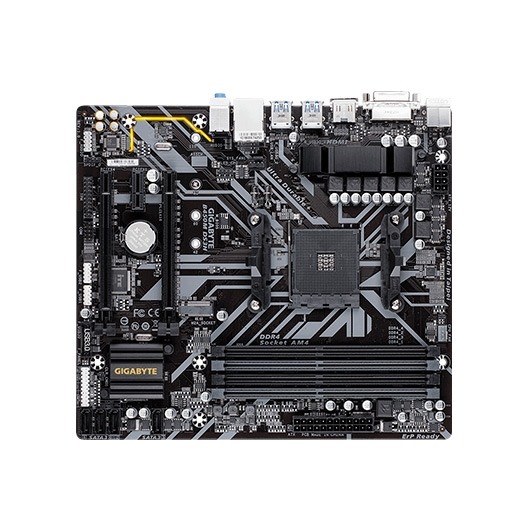

Le gros de la prouesse esthétique de la carte provient du circuit imprimé, qui comporte une base noire avec un motif en forme de circuit rayé gris qui émane des coins de la carte vers la prise. Cette offre d’entrée de gamme comporte deux logements PCIe pleine longueur; L’emplacement supérieur est PCIe 3.0 x16, tandis que l’emplacement inférieur est PCIe 2.0 x4. Un seul emplacement PCIe 2.0 x1 est placé entre les deux emplacements de pleine longueur. Grâce aux deux emplacements pleine longueur, cela signifie que les configurations de cartes multi-graphiques AMD CrossFire sont prises en charge, bien qu’il faille noter que NVIDIA SLI n’est pas prise en charge sur le chipset B450; ceci est dû à une limitation de la bande passante PCI.

Comme toutes les cartes mères B450 de jour de lancement de GIGABYTE, la B450M DS3H dispose de quatre emplacements de mémoire capables de prendre en charge la mémoire DDR4-3200. Cela signifie qu’un total de 64 Go de mémoire système peut être installé en prenant en charge les types de mémoire ECC et non ECC sans mémoire tampon. La mémoire DDR4 avec les profils XMP intégrés est également prise en charge.

En ce qui concerne le stockage, la majeure partie est constituée de quatre ports SATA. Ces ports sont tous dotés de fentes à angle droit, ce qui est une mesure pure pour réduire les coûts et une conséquence du pedigree de base de la carte. Les ports SATA prennent également en charge les baies RAID 0, 1 et 10. Un seul emplacement PCIe 3.0 x4 / SATA M.2 est également présent. Il prend en charge jusqu’à 20 SSD M.2 22110 (22 x 110 mm).

En termes de fourniture de puissance, la B450M DS3H a l’air de présenter un design numérique hybride 4 + 3 apparemment simple, mais ample, avec un dissipateur thermique très petit et léger dans toute la section CPU du VRM; cela laisse la zone SoC à la merci des capacités de refroidissement passives du système. Ce n’est pas vraiment un problème lorsqu’on utilise une carte graphique discrète, mais cela peut entraîner des problèmes de chaleur si un utilisateur a l’intention d’utiliser l’un des APU de la série Ryzen 2000 et de l’overclocker pour obtenir de meilleures performances.

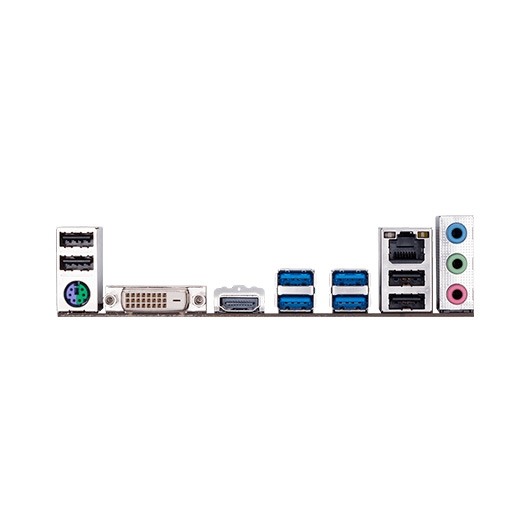

Le panneau arrière de la carte mère B350M DS3H microATX consiste en une sélection assez sommaire de ports et de connexions, notamment quatre ports USB 3.1 5 Gbps et quatre ports USB 2.0 Type-A supplémentaires. Un port combo PS / 2, ainsi qu’un port LAN unique contrôlé par une puce réseau Realtek GbE sont également inclus. Les trois prises audio de 3,5 mm constituant l’audio intégré sont alimentées par le codec audio Realtek ALC887. La face arrière est complétée par une paire de sorties vidéo composées d’un port DVI-D et d’un port HDMI 2.0, ce qui la rend compatible avec les systèmes de jeu bas de gamme et d’entrée de gamme couplée à un APU.

Le noeud de la GIGABYTE B450M DS3H vient en valeur (1200 MAD), mais sans sacrifier les fonctionnalités de base fréquemment utilisées sur la plupart des systèmes domestiques. Du Realtek ALC887, qui est un codec audio plus économique, opposé à l’ALC1220, à l’utilisation d’une puce réseau Realtek GbE moins chère, opposé à l’indication du processeur Intel I211-AT présenté sur ses propres modèles B450 Aorus Pro / Aorus Pro WIFI; il donne à la B450M DS3H plus de fonctionnalité et de valeur que de style, d’esthétique supérieure et de coût extrêmement élevé.
